Komponen Motor Stater dan Fungsinya

Motor starter adalah suatu komponen dalam sistem starter mobil yang berfungsi untuk mengubah energi listrik dari baterai (aki) menjadi energi gerak (mekanik) putar yang akan digunakan untuk memutar fly wheel pertama kali, yang dibutuhkan mesin tersebut untuk hidup atau melakukan siklus kerjanya. Berikut ini komponen komponen dari motor starter :

1. Solenoid/Sakelar Magnet (Magnetic Switch)
Sakelar magnet (magnetic switch) atau disebut juga dengan solenoid ini digunakan untuk menghubungkan dan melepaskan pinion gear ke/dari ring gear flywheel, sekaligus mengalirkan arus listrik yang besar pada sirkuit motor starter melalui teminal utama (terminal 30 dan C). Di dalam saklar magnet terdapat dua kumparan, yaitu:
a. Pull In Coil merupakan suatu kumparan yang apabila dialiri arus listrik menimbulkan medan magnet yang berfungsi untuk mendorong plunyer sehingga gear pinion berhubungan dengan fly wheel.
b. Hold In Coil merupakan suatu kumparan yang bila dialiri arus listrik menimbulkan medan magnet yang berfungsi untuk menahan plunyer sehingga mempertahankan gear pinion dengan fly wheel tetap berkaitan.

Bagian-bagian Solenoid
Bagian-Bagian Solenoid
(Sumber: m-edukasi.kemdikbud.go.id)

2. Armature (Rotor) dan Shaft (Poros)
Armature terdiri dari sebatang besi yang berbentuk silindris dan diberi slot-slot, poros, komutator serta kumparan armature. Armatur berfungsi untuk mengubah energi listrik menjadi energi mekanik (gerak), dalam bentuk gerak putar. Armatur terkadang juga disebut dengan angker.
Armatur
Armatur
(Sumber: m-edukasi.kemdikbud.go.id)
3. Yoke dan Pole Core
Yoke dibuat dari logam yang berbentuk silinder dan berfungsi sebagai tempat pole core yang diikat dengan sekrup. Pole core berfungsi sebagai penopang field coil dan memperkuat medan magnet yang ditimbulkan oleh field coil.
Yoke dan Pole Core
Yoke dan Pole Core
(Sumber: m-edukasi.kemdikbud.go.id)
4. Field Coil (Kumparan Medan)
Kumparan medan atau yang biasa disebut dengan field coil dibuat dari lempengan tembaga, dengan maksud dapat memungkinkan mengalirnya arus listrik yang cukup kuat/besar. Field coil ini berfungsi untuk membangkit medan magnet.

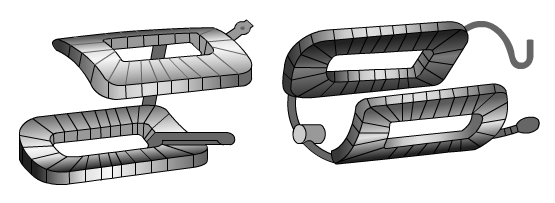

Field Coil
Field Coid
(Sumber: m-edukasi.kemdikbud.go.id)
5. Brush (Sikat) dan Brush Holder (Pemegang Sikat)
Brush atau sikat terbuat dari tembaga lunak, dan berfungsi untuk meneruskan atau menyalurkan arus listrik dari field coil ke armature coil langsung ke massa melalui komutator. Umumnya sarter memiliki empat buah brush, yang dikelompokkan menjadi dua:
a. Dua buah brush disebut dengan brush positif yang digunakan untuk menghubungkan arus dari field coil ke armatur dan brush.
b. Dua buah brush lainnya disebut dengan brush negatif yang digunakan untuk menghubungkan arus dari armatur ke massa.

Brush dan Brush Holder
Brush dan Brush Holder
(Sumber: m-edukasi.kemdikbud.go.id)
6. Armature Brake
Armature brake berfungsi sebagai pengereman putaran armature setelah lepas dari perkaitan dengan ring gear pada roda gila (fly wheel).

7. Drive Lever/Shift Fork (Tuas Penggerak)
Drive lever meneruskan gerakan dari plunyer solenoid untuk menggerakkan roda gigi pinion. Drive lever berfungsi untuk mendorong/menghubungkan pinion gear ke arah posisi berkaitan dengan ring gear pada fly wheel, serta melepas perkaitan pinion gear dengan ring gear pada fly wheel.
Drive Lever
Drive Lever
(Sumber: m-edukasi.kemdikbud.go.id)
8. Kopling Starter/Starter Clutch (Overrunning Clutch)
Kopling starter berfungsi untuk meneruskan momen putar armatur shaft kepada fly wheel melalui roda gigi pinion, sehingga fly wheel dapat ikut berputar. Kopling starter juga berfungsi sebagai pengaman dari armature coil (mengecah kerusakan starter) bilamana putaran mesin yang tinggi cenderung memutarkan balik pinion gear. Kopling starter akan melepaskan dengan sendirinya bila putaran fly wheel (putaran mesin) lebih besar daripada putaran gear pinion (putaran starter).

Kopling Starter
9. Gigi Pinion dan Helical Spline
Gigi pinion dan ring gear meneruskan daya putar starter ke mesin. helical spline mengubah daya putar dai motor ke tuas pinion dan menyebabkan perkaiatan dan pelepasan gigi pinion dengan ring gear lebih lembut.

Gigi Pinion Gear dan Helical Spline
Gigi Pinion Gear dan Helical Spline
10. Reduction Gear (*Tipe Reduksi)
Reduction gear berfungsi meneruskan daya putar motor ke gigi pinion dan meningkatkan torsi/momen putar dengan mengurangi putaran motor. Daya yang dihasilkan berasio 1/3 sampai 1/4. Reduction gear biasanya dilengkapi dengan built-in overrunning clutch (kopling starter yang menjadi kesatuan unit). Reduction gear terdiri dari tiga gigi, yaitu drive gear, idle gear, dan clutch gear.

Reduction Gear
Reduction Gear
11. Planetari Gear (*Tipe Planetari)
Unit planetari gear pada motor starter tipe planetari berfungsi sebagai gigi pengreduksi, di mana meneruskan daya putaran dari armatur ke ring gear untuk memutarkan engkol mesin. Planetari gear juga berfungsi mereduksi putaran starter untuk meningkatkan momen putar/torsi.
